Taille DVD : dimensions, boîtiers, jaquettes et capacité
Résumé : En tant que collectionneur de DVD, avez-vous déjà été intrigué par la variété des tailles de chacun des composants de ces disques fascinants? Qu'il s'agisse d'une taille de DVD, d'une taille des cas de DVD, d'une taille de couverture DVD ou d'une taille d'inserts DVD, chacun est mesuré à la perfection de sorte que l'on s'intègre dans le suivant comme une main dans le gant.Apprenez tout ce qu'il y a à savoir à ce sujet.
Table des matières

En bref : quand on parle de « taille DVD », quatre mesures se croisent — le disque optique lui-même mesure 12 cm de diamètre, le boîtier standard fait 190 × 135 × 14 mm, la jaquette dépliée demande environ 273 × 183 mm à imprimer, et la capacité de stockage varie de 4,7 Go (DVD-5) à 8,5 Go (DVD-9). Avant de numériser ou d'imprimer, encore faut-il savoir de quelle dimension on parle.
Ce guide reprend ces quatre repères dans l'ordre où vous en avez besoin : dimensions physiques du disque et du boîtier, gabarit d'impression de la jaquette, capacité réelle des supports enregistrables, puis les compromis à connaître avant de convertir une collection en fichiers numériques.
Taille d'un DVD : les mesures essentielles

Le terme recouvre en réalité quatre objets distincts : le disque optique lui-même (12 cm de diamètre, 1,2 mm d'épaisseur, standard hérité du CD), le boîtier plastique qui le protège, la jaquette papier qui l'habille, et la capacité de données qu'il peut contenir. Chacune de ces mesures répond à un besoin différent — ranger, imprimer, graver ou estimer un fichier — et suit ses propres standards.

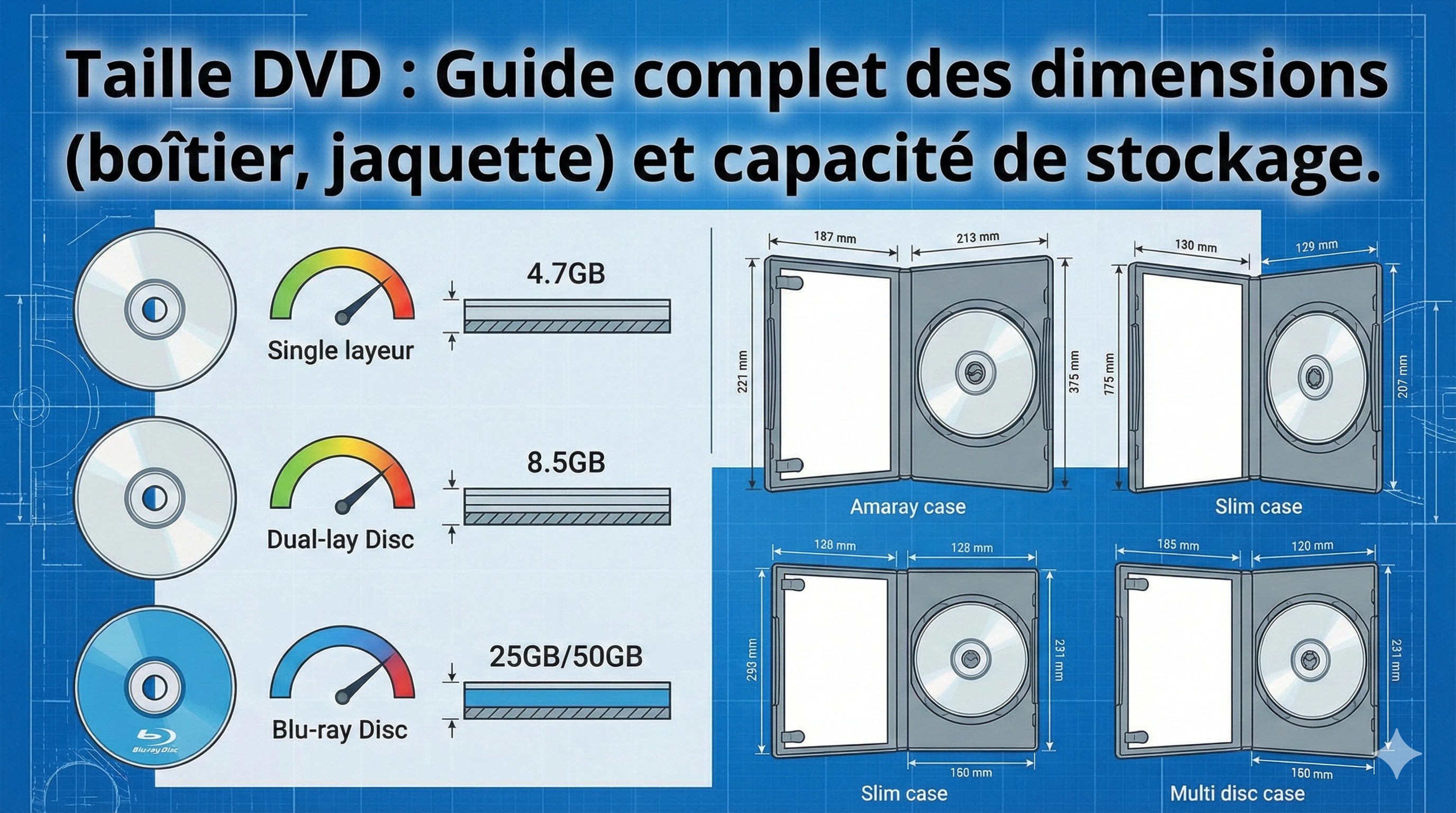

Boîtiers standard, slim et multidisque

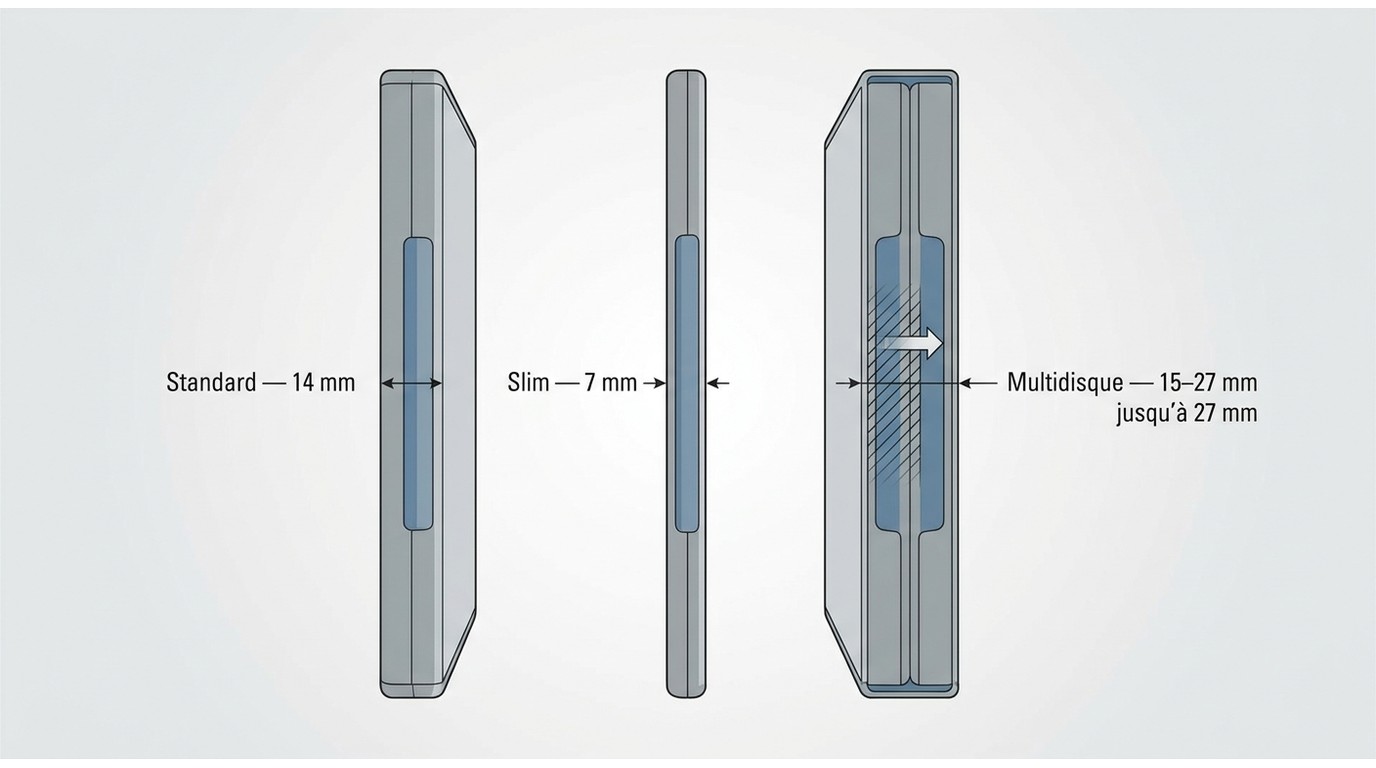

La hauteur et la largeur des boîtiers DVD restent globalement constantes — 190 × 135 mm — pour que la collection s'aligne visuellement sur une étagère. C'est l'épaisseur (la tranche) qui varie selon le modèle, et c'est elle qui détermine combien de films tiendront côte à côte.
- Boîtier standard (type Amaray) : 190 × 135 × 14 mm. Format historique des films commerciaux, utilisé par la majorité des éditeurs.
- Boîtier slim (mince) : 190 × 135 mm en façade, mais 7 à 9 mm de tranche. Choisi pour les disques gravés à la maison, les compilations ou pour gagner de la place sur une étagère chargée.
- Boîtier multidisque : mêmes dimensions de façade, tranche de 15 à 27 mm selon le nombre de disques (jusqu'à 6 ou 8 sur plateaux articulés). C'est le format des coffrets de séries TV et des éditions collector.
Ces valeurs sont des standards usuels, pas des normes strictes : certains fabricants proposent des variantes de 5 mm (ultra-slim) ou de 21 mm. Avant d'imprimer une jaquette pour un boîtier récupéré, mesurez toujours la tranche du modèle réel — un écart de 2 mm suffit à décaler le titre au dos.

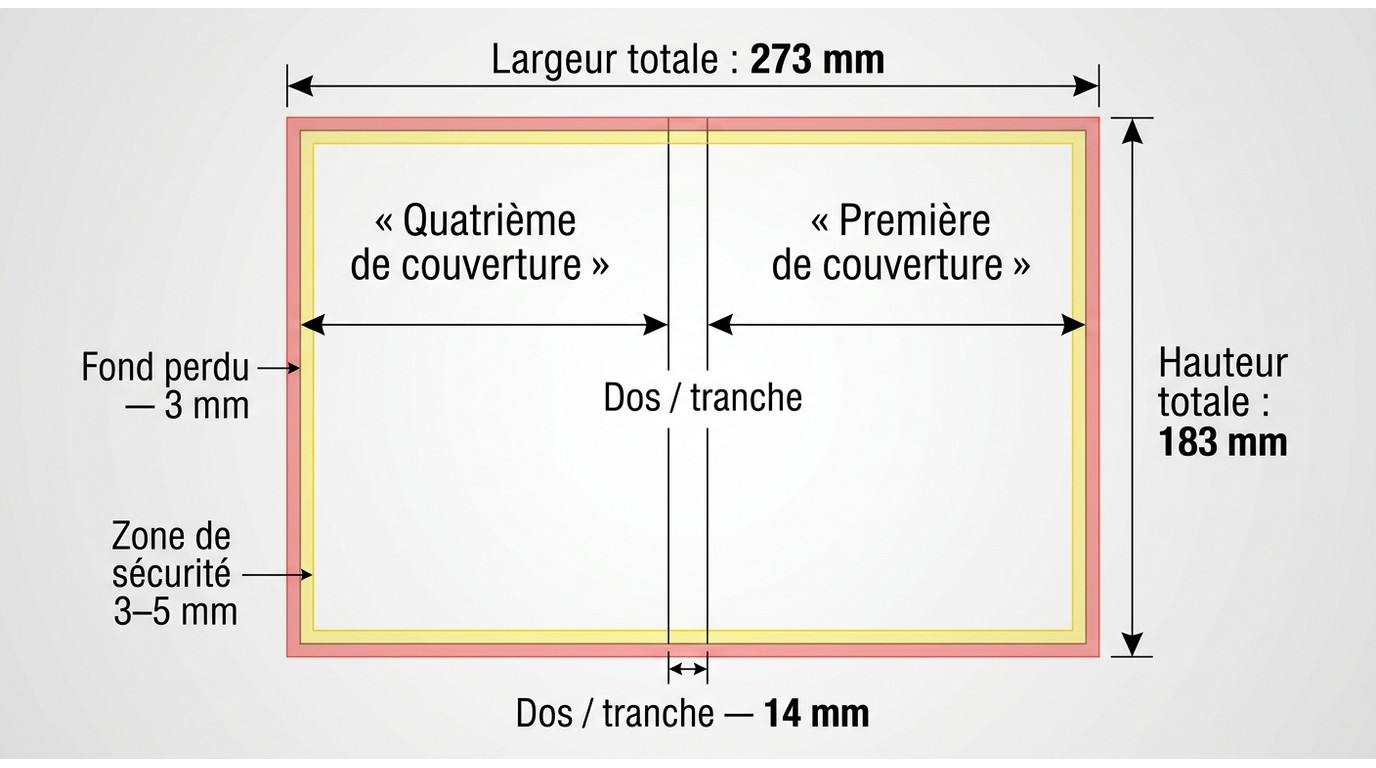

Jaquette : dimensions et impression

Pour imprimer une couverture personnalisée, deux gabarits reviennent le plus souvent :
- Jaquette extérieure (dépliée) : pour un boîtier standard de 14 mm, l'image mesure 273 × 183 mm, soit 3225 × 2161 pixels à 300 dpi. Le titre au dos se centre sur la bande centrale de 14 mm — pour un boîtier slim, cette bande se réduit à 7 ou 9 mm.
- Insert intérieur (livret) : le feuillet clipsé à l'intérieur mesure 120 × 180 mm.
Pour un boîtier slim, adaptez la largeur de la zone de tranche à la mesure du modèle réel, sans réduire uniformément toute l'image. Le format final de la jaquette se distingue du fond perdu, c'est-à-dire de l'image qui dépasse la ligne de découpe. Si l'imprimeur le demande, ajoutez un fond perdu de 3 mm sur chaque bord et préparez le fichier en CMJN, le mode colorimétrique destiné à l'impression. Gardez une zone de sécurité de 3 à 5 mm à l'intérieur du format final pour éloigner les textes et les logos de la découpe. Enregistrez le fichier final en PDF ou en TIFF haute résolution plutôt qu'en JPEG.
Étape 1 : Exportez le gabarit sur une page A4 en PDF, en conservant ses dimensions finales.
Étape 2 : Imprimez en taille réelle à 100 %, sans ajustement automatique à la page.
Étape 3 : Mesurez la tranche et les dimensions imprimées avant de découper la jaquette.
Capacités, formats et espace réel

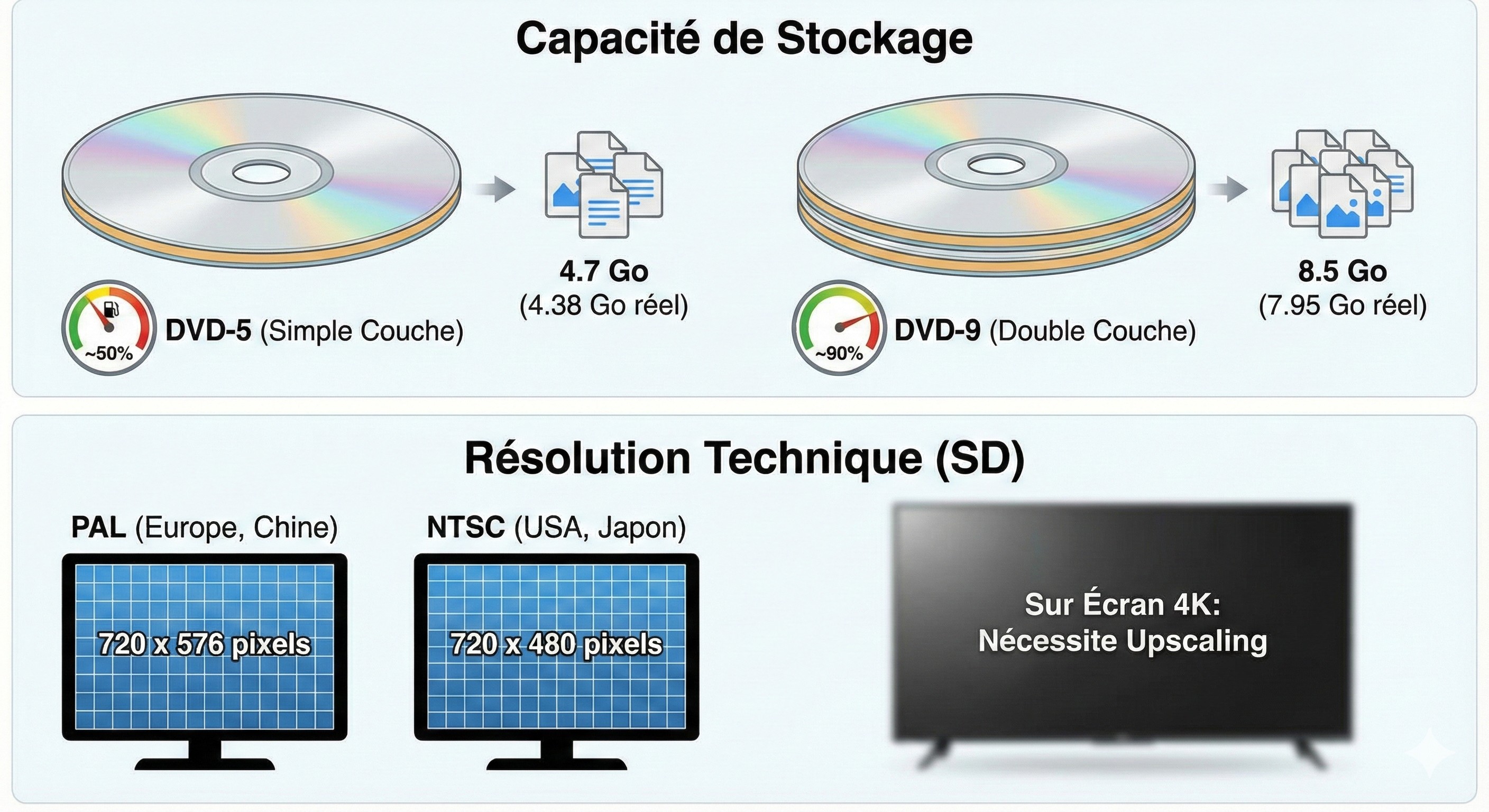

La capacité d'un DVD dépend d'abord de sa structure interne (simple ou double couche), puis du type de support choisi pour la gravure. Le DVD-5 (simple couche) affiche une capacité nominale de 4,7 Go, soit environ 4,38 Gio ; le DVD-9 (double couche) affiche 8,5 Go, soit environ 7,95 Gio. Ces équivalents ne représentent pas un espace libre garanti pour vos fichiers : la structure du projet occupe elle aussi de la place. Une couche désigne un niveau d'enregistrement sur une face du disque ; double couche ne signifie donc pas double face.
Cet écart entre la valeur imprimée et celle qui s'affiche dans l'explorateur n'est pas une perte : les fabricants comptent en gigaoctets décimaux (1 Go = 1 000 000 000 octets), tandis que l'Explorateur Windows affiche un équivalent binaire (1 Gio = 1 073 741 824 octets), souvent étiqueté « Go ». En millions d'octets, un DVD-5 offre donc environ 4 700 Mo, soit à peu près 4 483 Mio.
Côté supports enregistrables, quatre familles se partagent le marché : le DVD-R et le DVD+R sont des disques inscriptibles une seule fois, très largement compatibles avec les lecteurs de salon ; le DVD-RW et le DVD+RW permettent d'effacer et de réécrire jusqu'à un millier de fois, au prix d'une compatibilité un peu moindre sur les vieux lecteurs ; le DVD±R DL (double couche) porte la capacité à 8,5 Go pour les films longs ou les projets de sauvegarde volumineux. Pour un tirage définitif, choisissez un support accepté par votre lecteur ; pour tester un montage avant gravure finale, un DVD-RW évite de multiplier les disques ; si le projet dépasse la capacité d'un simple couche, un double couche compatible offre davantage de place. Le DVD-ROM, lui, est un support en lecture seule, contrairement aux supports enregistrables. Un MP4 gravé comme fichier crée un DVD de données, pas un DVD-Vidéo destiné à un lecteur de salon : ce dernier nécessite une structure DVD-Vidéo.
Côté image, le DVD reste un format de définition standard : 720 × 576 pixels en PAL (Europe), 720 × 480 pixels en NTSC (Amérique du Nord, Japon). Sur un téléviseur 4K, cette résolution native paraît souvent floue — un point à garder en tête au moment de numériser une collection.
Tableau récapitulatif :
| Spécification | Standard / Région | Capacité (Go ≈ Gio) ou définition (pixels) |
| Capacité DVD-5 | Simple couche | 4,7 Go ≈ 4,38 Gio |
| Capacité DVD-9 | Double couche (DL) | 8,5 Go ≈ 7,95 Gio |
| Résolution PAL | Europe | 720 × 576 pixels |
| Résolution NTSC | Amérique du Nord / Japon | 720 × 480 pixels |
Pourquoi numériser une collection de DVD

Une fois les dimensions posées, le calcul est vite fait : cent films au format standard occupent environ 1,4 mètre d'étagère. Mais l'encombrement n'est qu'un des paramètres. Pour organiser une collection, il faut distinguer la place occupée sur l'étagère de la capacité nécessaire au stockage numérique. Les choix portent alors sur la taille du fichier final, la fragilité du support, la conservation des pistes audio et des sous-titres, et le confort d'usage au quotidien. Si vous souhaitez seulement remplacer un boîtier ou imprimer une jaquette, il n'est pas nécessaire de numériser les disques.
Libérer de la place
Un disque dur externe de 2 To peut contenir des centaines de films au format MP4 dans la taille d'un carnet. La place libérée sur l'étagère ne correspond toutefois pas à la place nécessaire sur ce disque dur. Une image ISO conserve la structure complète du DVD, tandis qu'un fichier MP4 recompressé peut occuper moins d'espace, selon la durée du film, le débit et les pistes conservées. Je privilégierais une copie intégrale en ISO pour garder les menus ; pour obtenir un fichier plus compact et facile à ouvrir, le MP4 est un choix pertinent si vous acceptez les changements de qualité liés à la recompression.
Préserver les disques fragiles
Les DVD ne sont pas éternels. Ils vieillissent par oxydation de la couche réfléchissante (le « disc rot », ou dégradation du disque) et supportent mal la chaleur ; des rayures peuvent aussi perturber la lecture, auquel cas les possibilités de réparer un DVD rayé dépendent de l'étendue des dommages. Pour un film rare ou une vidéo de famille, une copie numérique de sauvegarde reste la précaution la plus fiable.
Conserver qualité, audio et sous-titres
La numérisation impose plusieurs choix qui pèsent directement sur le résultat : le codec (H.264 reste le plus universel, H.265 permet une compression plus efficace à qualité comparable), le débit vidéo (qui gouverne la finesse de l'image), la cadence (23,976 ou 25 images/s selon la région du disque) et surtout les pistes conservées. Un DVD contient souvent plusieurs pistes audio (VF, VO) et plusieurs sous-titres — un rip trop pressé n'en garde qu'une seule et fait disparaître les autres. Pour les sous-titres gravés en image plutôt qu'en texte, un module de reconnaissance de sous-titres permet de les convertir en fichier .SRT éditable au lieu de les recompresser dans la vidéo.
Simplifier la lecture personnelle
Un fichier vidéo déjà stocké sur votre ordinateur ou votre tablette peut être lu localement avec une application compatible, sans réseau ni lecteur optique. Plus de plateau à insérer, plus de bande-annonce forcée en début de disque, et un accès direct par titre plutôt que par menu. C'est le cas d'usage qui justifie de passer à l'étape suivante : choisir concrètement le format et l'outil.
Copier ou compresser un DVD avec DVDFab

Pour conserver la structure d'un DVD ou réduire un DVD-9 vers un DVD-5, utilisez DVDFab DVD Copy. Si votre seule question porte sur les dimensions d'un boîtier ou le gabarit d'une jaquette, aucun logiciel n'est nécessaire.
La conversion en fichier MP4 relève de DVDFab DVD Ripper. La copie 1:1 conserve les données audio et vidéo d'origine, tandis que la compression DVD-9 vers DVD-5 réencode la vidéo pour réduire son volume et peut modifier la qualité de l'image.
Je privilégierais la copie 1:1 pour conserver une sauvegarde sans recompression ; pour réutiliser un DVD vierge de plus faible capacité, la compression répond à un autre besoin.
- Conserver la structure en ISO ou VIDEO_TS : DVDFab DVD Copy.
- Compresser un DVD-9 vers un DVD-5 : DVDFab DVD Copy.
- Obtenir un fichier MP4 : DVDFab DVD Ripper.
L'essai de DVDFab DVD Copy permet de traiter intégralement jusqu'à 3 DVD pendant 30 jours.
Choisir le bon format en trois étapes
Ces étapes concernent la copie avec DVDFab DVD Copy.
Free Download Windows 11/10 (64-bit)

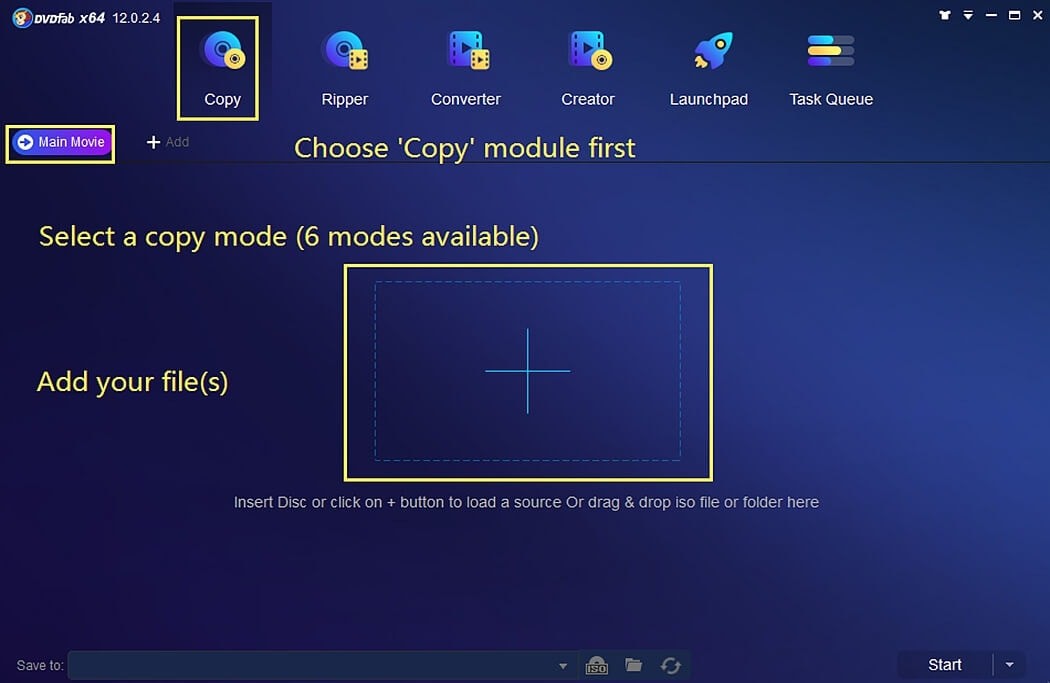

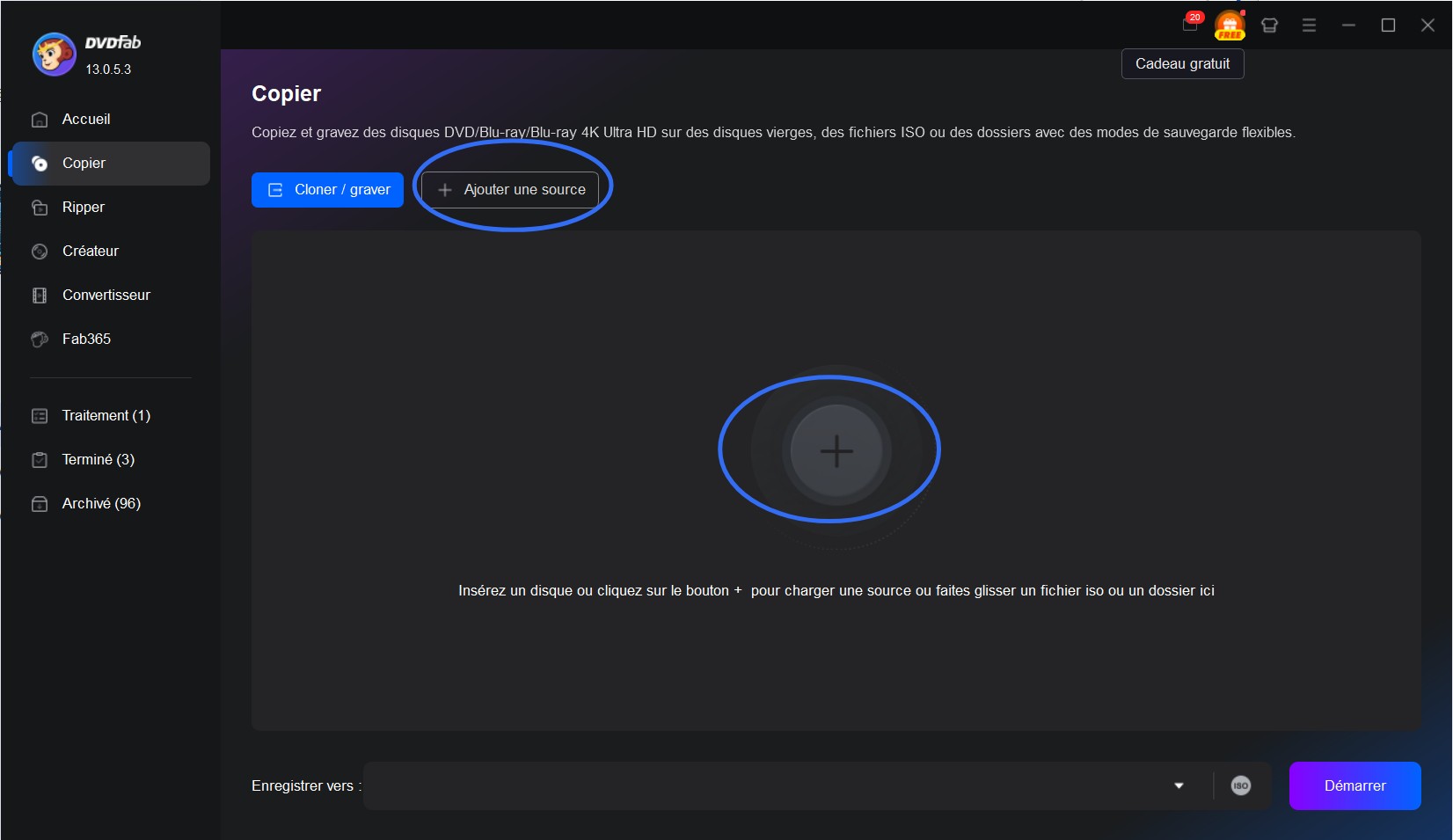

Étape 1 : Insérez le DVD, ouvrez DVDFab DVD Copy et chargez la source. Vérifiez que le disque et les titres attendus sont reconnus avant de poursuivre.

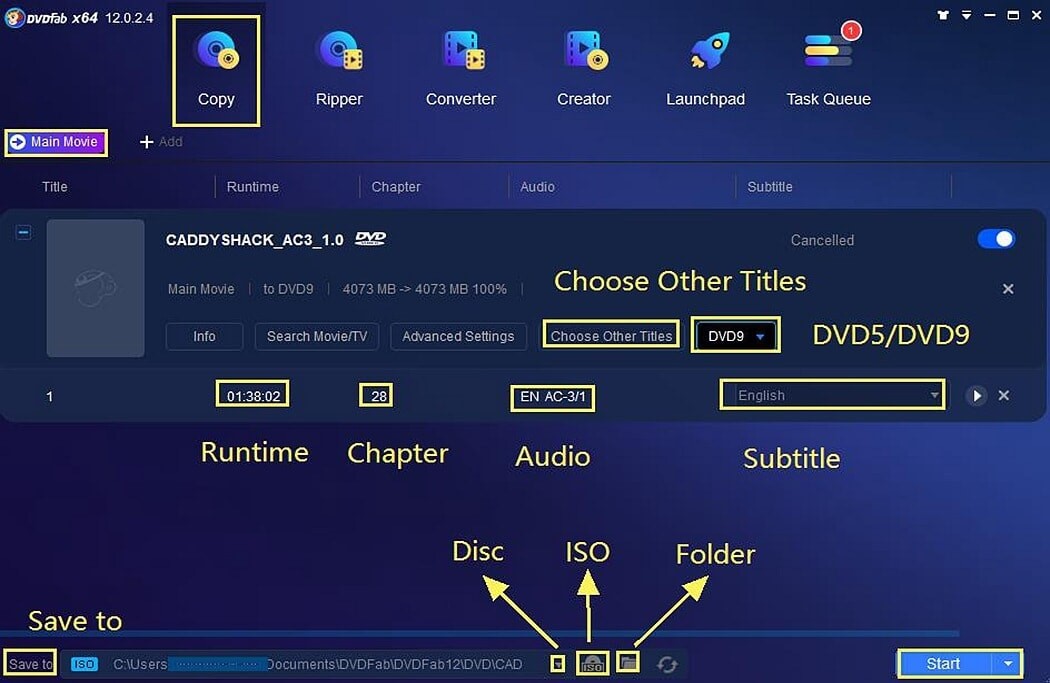

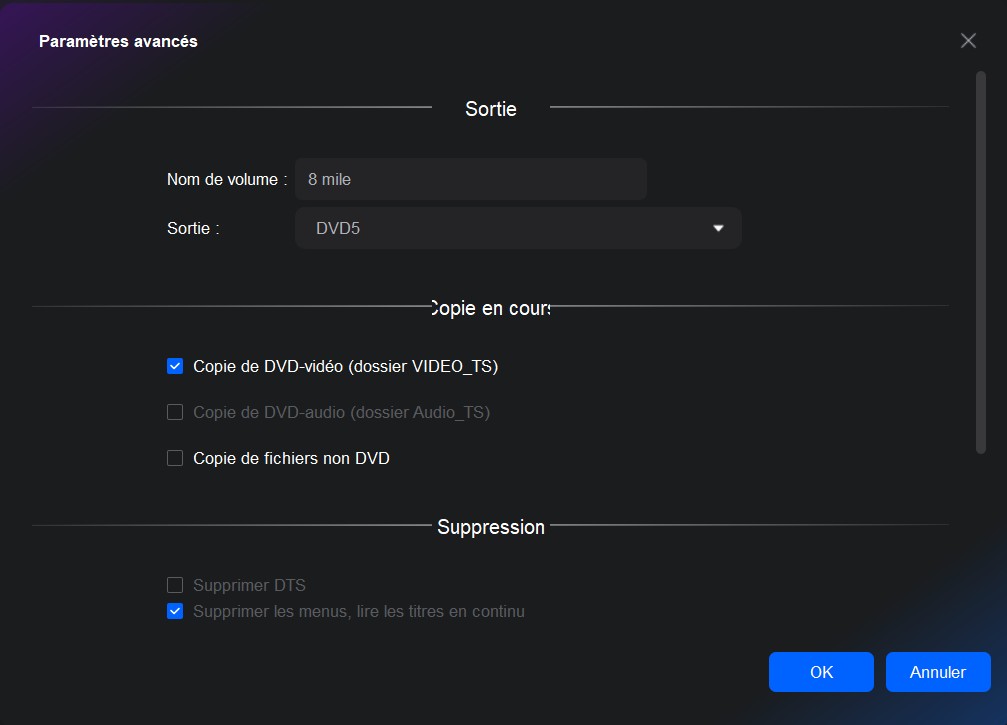

Étape 2 : Choisissez le mode de copie selon les éléments à conserver, puis la sortie : disque DVD, ISO ou dossier VIDEO_TS. Gardez la capacité d'origine pour une copie 1:1, ou sélectionnez DVD-5 pour compresser un DVD-9. Vérifiez les pistes audio et les sous-titres retenus.

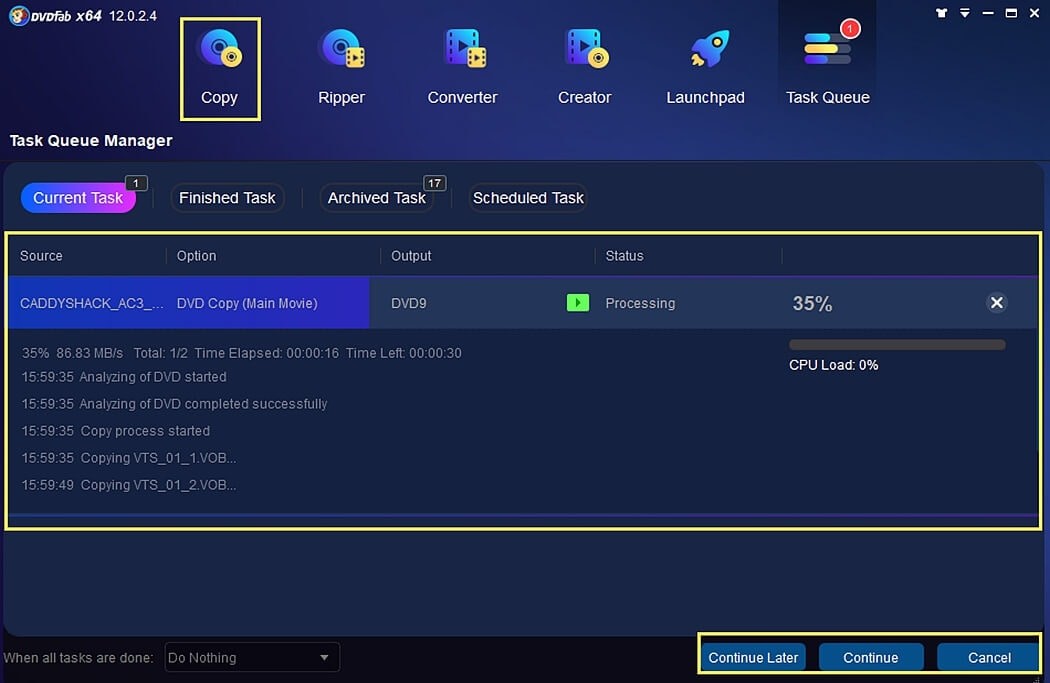

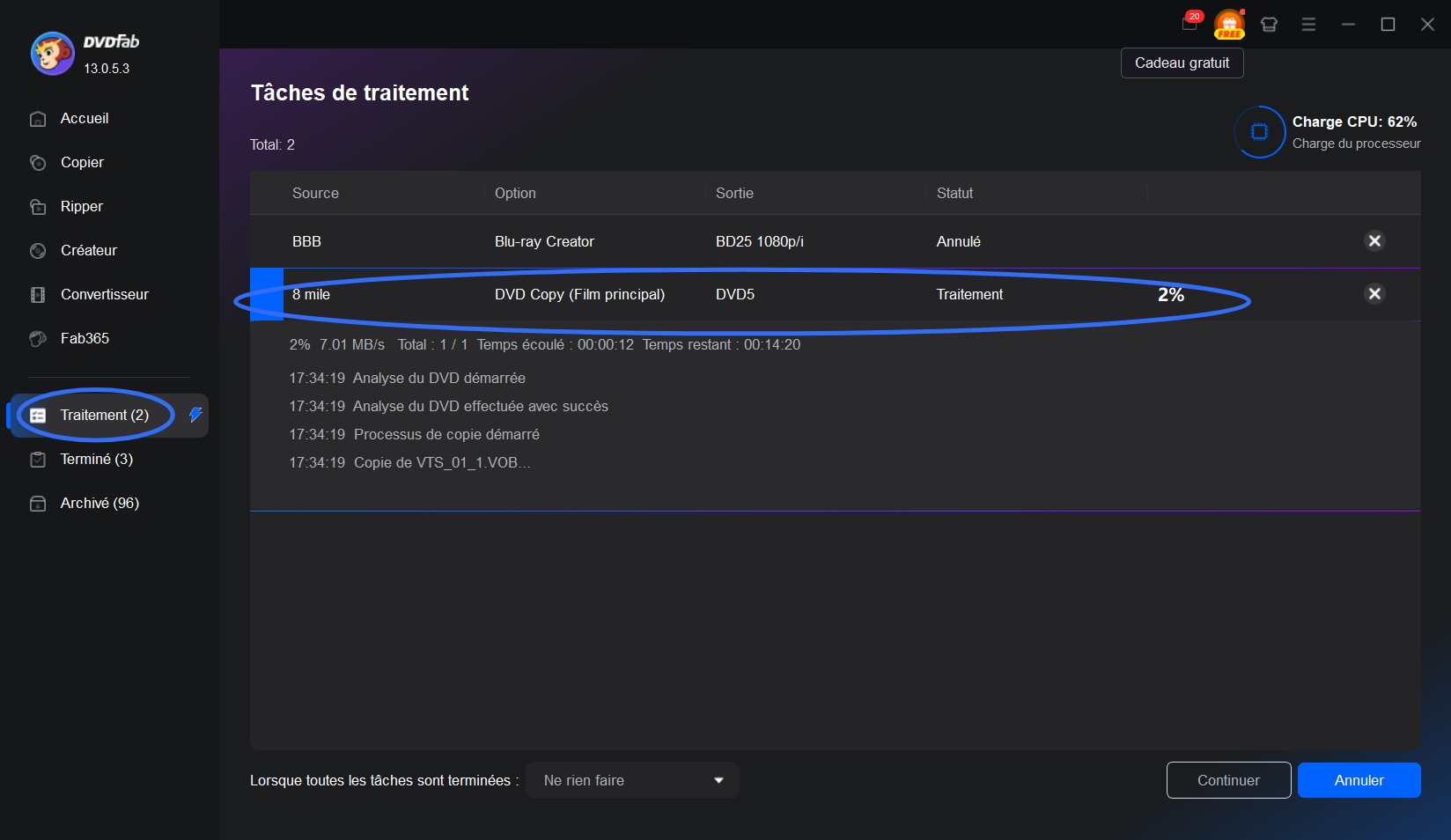

Étape 3 : Choisissez la destination et lancez la tâche. Pour une gravure, utilisez un graveur et un DVD vierge compatibles. Vérifiez ensuite la lecture du résultat.

Utilisez uniquement des disques et des contenus auxquels vous êtes autorisé à accéder, pour un usage personnel et non commercial, sans redistribution, dans le respect du droit applicable et des conditions d’utilisation concernées. Les droits de reproduction dépendent du contenu et de l’usage envisagé.
Questions fréquentes sur la taille des DVD
Pourquoi mon projet de 4,4 Gio ne tient-il pas sur un DVD de 4,7 Go ?
Les 4,7 Go annoncés correspondent à environ 4,38 Gio, avant de tenir compte des données de structure du projet. Un projet de 4,4 Gio dépasse donc déjà cette capacité. Réduisez le projet ou choisissez un support double couche compatible avec votre graveur et votre lecteur.
Quelle taille de fichier prévoir pour un film de deux heures ?
Multipliez la durée en secondes par le débit total vidéo et audio, exprimé en bits par seconde, puis divisez par 8 pour obtenir une estimation en octets. Ajoutez les données du conteneur, qui regroupe les pistes dans le fichier, et celles des autres pistes conservées. H.264 et H.265 ne déterminent pas à eux seuls une taille fixe.
Un DVD-RW offre-t-il plus de place qu’un DVD-R ?
Non, à capacité nominale égale, le caractère réinscriptible n'ajoute pas d'espace. Un DVD-R s'écrit une seule fois ; un DVD-RW peut être effacé puis réutilisé. La double couche est une caractéristique distincte. Pour une lecture sur un lecteur de salon, choisissez un type de support accepté par l'appareil.
Peut-on numériser légalement un DVD acheté en France ?
Un disque légalement détenu et un usage personnel, non commercial, sont les conditions de départ. L'achat du disque ne donne pas une autorisation générale de reproduction. Les conditions d'usage indiquées à la fin des étapes s'appliquent à la copie comme à la conversion.
Conclusion
Le bon repère dépend du besoin : mesurer la tranche d'un boîtier avant d'en racheter un lot, préparer un gabarit de jaquette au format 273 × 183 mm à 300 dpi, choisir un DVD-R, un DVD-RW ou un double couche selon le tirage prévu, ou estimer la taille du fichier obtenu après numérisation.
Pour une sauvegarde numérique, je privilégierais DVDFab DVD Copy si vous souhaitez conserver la structure du disque ou compresser un DVD-9 vers un DVD-5. Pour obtenir un fichier vidéo, DVDFab DVD Ripper permet de choisir le profil, la compression et les pistes conservées.
